産業用集塵において吸引力よりも負圧が重要な理由

ほとんどの調達エンジニアは、集塵機を評価する際に空気流量に焦点を当てますが、集中型真空システムでは静的な負圧がより重要なパラメータとなることがよくあります。気流は空気の移動量を示します。負圧は、システムがグリップを失う前に、配管ネットワークを通じて汚染物質をどこまで、そしてどの程度確実に輸送できるかを示します。

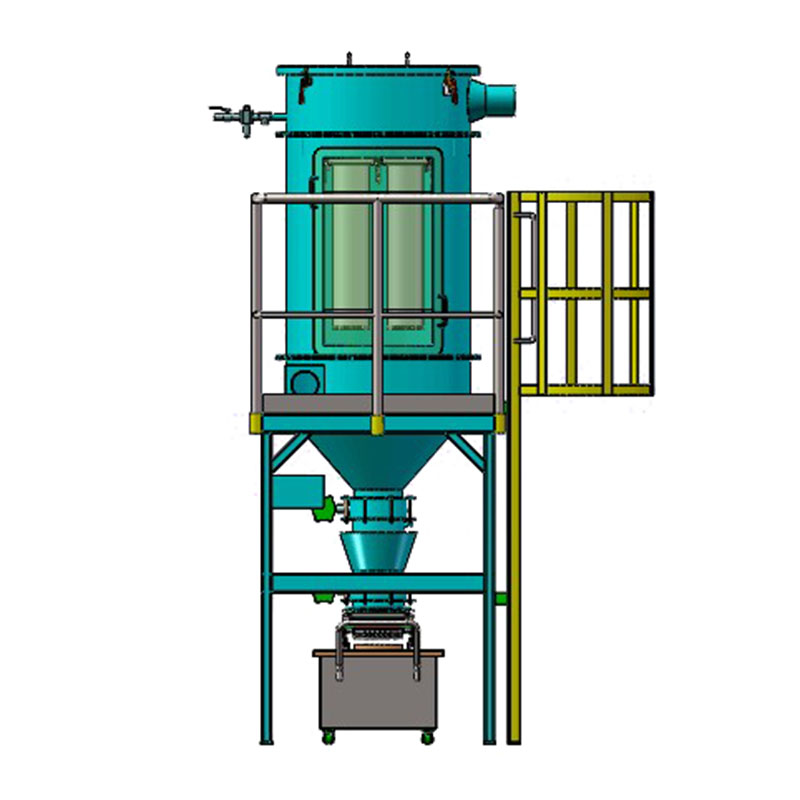

A 高真空集塵システム で動作しています ≧35,000Paの負圧 長いパイプの走行、複数の曲がり、同時の入口作動といった複合的な抵抗を克服できます。これらの条件は通常、従来の低圧コレクターでは困難です。実際には、広い床面積にわたってワークステーションが分散されている施設では、中央ユニットに最も近いピックアップ ポイントだけでなく、すべてのピックアップ ポイントで一貫したキャプチャを確保するために、このレベルの真空度が必要です。

負圧と輸送速度の関係も理解する価値があります。粒子を浮遊させて水平ダクト内を移動させるには、最低搬送速度を維持する必要があります。通常、細かい金属粉塵の場合は 18 ～ 20 m/s 以上、より重い研磨粒子の場合は 23 m/s 以上です。圧力がこれらの速度を維持するのに必要なしきい値を下回ると、粒子がパイプ内に沈降し、閉塞を引き起こし、時間の経過とともにシステムのパフォーマンスが低下します。

高真空システム用のフィルターの選択: 差圧が上昇すると何が変化するか

標準フィルター カートリッジは、中圧用途を中心に設計されています。とき 高真空フィルター 継続的に高い負圧にさらされると、フィルター媒体にかかる機械的ストレスが大幅に変化し、選択基準も変化します。

高真空集中システム用のフィルターを指定する際に評価すべき重要な要素:

• 破壊圧力定格 — フィルター媒体とエンドキャップは、適切な安全マージンを持って、システムが生成できる最大負圧に耐える必要があります。
• ろ過効率クラス — 微粉塵用途 (鋳造ヒューム、医薬品粉末、バッテリー電極材料) の場合、0.1 mg/m3 未満の排出制限を満たすために、H13 または H14 HEPA グレードのフィルターが必要になることがよくあります。
• パルス洗浄互換性 — 高真空ではフィルターケーキの生成が速くなるため、圧力降下によって流量が低下する前にフィルターの透過性を回復できるように洗浄システム (圧縮空気パルスまたは機械式シェーカー) のサイズを調整する必要があります。
• メディアの種類と粉塵の化学的性質 — PTFE ラミネートメディアは湿気や化学的攻撃に耐性があります。ポリエステルフェルトは乾燥した研磨粉塵に適しています。ナノファイバー表面濾過により深さの負荷が軽減され、サービス間隔が延長されます。

Changzhou Thinks Environmental Technology では、フィルターの仕様は、一般的なカタログから選択されるものではなく、各施設の実際の粉塵負荷、粒子サイズ分布、運転サイクルに合わせて調整されます。

集中型集塵と分散型集塵: 実用的な意思決定の枠組み

集中真空ネットワークと個々の使用時点でのコレクターのどちらを選択するかは、単に規模の問題ではなく、メンテナンスの複雑さ、資本コスト、運用の柔軟性、粉塵の危険性の分類にわたるトレードオフが関係します。

鋳造、非鉄金属加工、または新エネルギー製造の施設（複数のワークステーションで同時に粉塵が発生し、危険物の封じ込めが規制要件となっている場所）では、集中システムは、5 年の期間を超えて一貫して強力な総所有コストの議論を提供します。

システム効率を決定するパイプ ネットワーク設計原則

集中真空システムの効果は、それを真空源に接続するパイプ網によって決まります。不適切なダクト設計は、中央ユニットが正しく指定されている場合でも、設置のパフォーマンスが低下する最も一般的な原因の 1 つです。

重要な設計原則には次のものが含まれます。

• バランスの取れた分岐抵抗 — 各分岐回路は、真空が中央ユニット付近に集中せず、すべてのピックアップポイントに均等に分散されるように、等しい圧力降下を提供するように設計する必要があります。
• 90°の急なエルボを避ける — 長い半径の曲げ（半径 1.5D 以上）により、特に研磨性または繊維性の材料を扱う場合に、標準エルボと比較して乱流と粒子の脱落が大幅に減少します。
• コレクターに向かって傾斜 — 水平方向のランは、低速ゾーンでの塵の蓄積を防ぐために、中央ユニットに向かって少なくとも 1:100 のピッチにする必要があります。
• アクセスポイントのクリーンアウト — すべての主要な接合部に検査ポートがあるため、メンテナンスチームはパイプのセクションを解体せずに流れを確認し、詰まりを取り除くことができます。

Thinks は、システム設計中に計算フロー モデリングを適用して、設置開始前にネットワーク全体の圧力分布が動作目標を満たしていることを検証し、コミッショニングの問題や複雑なマルチゾーン レイアウトの手戻りを軽減します。
