集塵補助装置 空気の流れを管理し、システムを保護し、施設全体で一貫した吸引を維持するために、主集塵機ユニットの横に設置されるサポート コンポーネントを指します。これには、ダクト、ブラスト ゲート、フィルター エレメント、スパーク アレスター、サイレンサー、ダンパーが含まれ、それぞれがシステム全体で空気と微粒子がどのように移動するかの特定の部分に対応します。
集塵機の仕組み
集塵システムは、浮遊塵や破片とともに空気をダクト網を介して中央ユニットに引き込み、浄化された空気が排気されるか作業スペースに戻される前に、そこで微粒子が気流から分離されます。コアコレクターはファンまたはブロワーを通じて吸引力を生成しますが、コアコレクターを囲む補助装置によって、その吸引力が各使用箇所にどれだけ効果的に到達するか、微粒子がどの程度適切に濾過されるか、およびシステムが長期にわたりどの程度安全に動作するかが決まります。
簡略化されたエアフロー パス: 作業点から引き込まれた空気は、ブラスト ゲートとダクトを通過し、濾過されて、コレクター ファンから排出されます。
集塵補助装置の種類
ダクト工事 and Fittings
システム全体の抵抗に影響を与えるエルボ、Y 字、およびレデューサーを備えた、個々の作業点から中央コレクターまで気流を導く剛性または柔軟な配管。
ブラストゲートs
特定の分岐ラインへの空気の流れを開閉し、現在必要な場所に吸引を誘導できる手動または自動バルブ。
フィルター Cartridges and Bags
空気が排出または戻される前に微粒子を捕捉する媒体。ろ過効率と表面積は空気の質と通気抵抗の両方に影響します。
スパークアレスタ
高温の微粒子や火花が可燃性フィルターの表面に到達するリスクを軽減するために、フィルター媒体の前に設置されるデバイス。
サイレンサー
システム内の空気の動きによって発生する動作ノイズを低減するために、ファンの吸気口または排気口に取り付けられるコンポーネント。
ダンパー
複数のブランチにわたる気流のバランスを調整し、マルチポイント システム全体で一貫した吸引を維持するのに役立つデバイス。
CFM 要件とエアフローに関する考慮事項
立方フィート/分 (CFM) は、集塵システムがダクト内の特定の点を通過する空気の量を表します。必要な CFM は、接続されている作業点の数とタイプ、ダクトの直径、継手、フィルタ、その他の補助コンポーネントによって生じる抵抗によって異なります。コレクタの定格容量に比べてダクトが小さすぎたり、開いたブラスト ゲートが多すぎると、メイン コレクタ自体が正常に機能している場合でも、単一点に到達する有効 CFM が減少する可能性があります。
| 因子 | 必要な CFM への影響 |
| ダクト径 | 直径が小さいと空気速度は増加しますが、所定の圧力で移動する総体積は減少します。 |
| 開いているブラストゲートの数 | より多くの同時に開く分岐が、利用可能な吸引を複数のポイントに分割します |
| ダクトの長さと継手 | ランが長くなりエルボが増えると抵抗が増加し、有効な空気の流れが減少します |
| フィルター loading | フィルタが装着されていると抵抗が増加し、清掃または交換するまで空気の流れが減少します。 |
| ツールまたは作業点の要件 | 通常、接続されている各ツールまたはプロセスには、効果的なキャプチャに必要な最小限の CFM があります。 |
集塵機の一般的な問題
メインコレクタユニットに起因するとされる問題の多くは、実際にはその周りの補助装置に起因しています。たとえば、動作音が大きく吸引力の低下を伴う場合は、多くの場合、ファンの故障ではなく気流の制限を示します。気流の制限により、ファンがより高い実効負荷で動作する一方で、作業点で使用できる吸引力が低下する可能性があるためです。
| 症状 | 考えられる原因 |
| 吸引力が小さくても作動音が大きい | ダクトの詰まりまたはサイズ不足、フィルターの負荷、または開いたブラスト ゲートが多すぎる |
| 作業点間の不均一な吸引 | ダンパーのバランスが取れていない、またはブランチ全体でダクトのサイズが一貫していない |
| 時間の経過とともに空気の流れが減少する | フィルター media reaching capacity without cleaning or replacement |
| 過度の振動やガタつき | ダクト接続が緩んでいるか、適切に密閉されていない継手 |
集塵機の効率を高める方法
システム全体の効率を向上させるには、通常、次のような問題に対処する必要があります。 集塵補助装置 コレクターユニット単体ではなく。必要な CFM に合わせてダクトのサイズを適切に設定すること、不必要なエルボと継手を最小限に抑えること、未使用の分岐でブラスト ゲートを閉じておくこと、定期的なスケジュールでフィルター媒体を保守することはすべて、システムの定格容量に近い空気流を維持するのに役立ちます。現在使用中のツールに対してのみ開く自動ブラスト ゲートにより、いつでも利用可能な吸引を求めて競合する開いているブランチの数を減らすことができます。
集塵システムの種類
| システムタイプ | 分離方法 | 代表的な用途 |

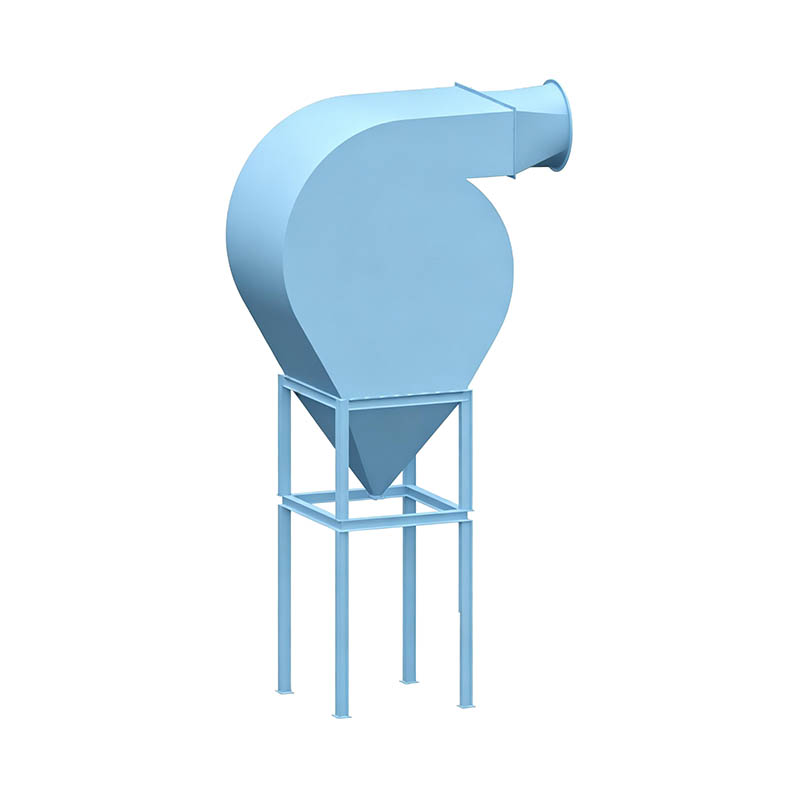

| サイクロンセパレーター | 濾過前に遠心力により大きな粒子を分離します | 微細粉塵とともに粗大粉塵が発生する施設 |
| バグハウスコレクター | 空気が通過するときに布製フィルターバッグが微粒子を捕集します | 適度な風量による一般産業用集塵 |
| カートリッジコレクター | プリーツフィルターカートリッジはより高い表面積の濾過を提供します | よりコンパクトな設置面積でより細かいろ過が必要なアプリケーション |
アプリケーションシナリオ
- 木工施設: 複数の機械の作業点では、同時に動作する機器間でバランスのとれたエアフローが必要です。
- 金属加工: 切断または研削プロセス中に発生する高温の粒子により、スパークアレスタが必要なシステム。
- 食品加工環境: 特定の粒子特性と施設の清浄度基準に適した濾過を必要とする粉塵制御システム。
- 一般製造業： 複数のプロセスポイントを共有の中央コレクターに接続する複数分岐ダクトネットワーク。
補助機器の選択に関する考慮事項
- ダクト直径を CFM 要件に適合させる: ダクトが小さすぎると、コレクターの定格容量に関係なく、空気の流れが制限されます。
- フィルター media suited to particulate type: プロセスが異なると、サイズや特性が異なる粒子が生成され、どのフィルター媒体が最も優れた性能を発揮するかが決まります。
- ブラストゲートの構成: 手動ゲートは小規模なシステムに適しており、自動ゲートは作業点が頻繁に変更される施設に適しています。
- スパークアレスターの必要性: 高温の微粒子や火花を発生させるプロセスでは、発火のリスクを軽減するためにフィルター媒体の前にスパークアレスターを組み込む必要があります。
- 騒音制御要件: 騒音に敏感な環境の施設では、コレクターの空気流量に合わせたサイズのサイレンサーが必要になる場合があります。
集塵システムのメンテナンスのヒント
- フィルター媒体を定期的に検査し、掃除してください。 フィルタが装着されると抵抗が増加し、接続されたシステム全体の空気の流れが減少します。
- ダクト接続に漏れがないか確認します。 接合部が緩んでいると効果的な吸引力が低下し、粒子が周囲の空間に漏れる可能性があります。
- ブラスト ゲートの動作を確認します。 ゲートが完全に開閉しないと、ブランチ全体に不均一な空気流の分布が生じる可能性があります。
- スパークアレスタの状態を監視します。 蓄積または損傷により、高温微粒子を生成するプロセスでの効果が低下する可能性があります。
よくある間違いと見落とされがちな考慮事項
- コレクタ容量に比べてダクトのサイズを小さくする: これにより、メインユニットが正常に機能している場合でも、有効な空気の流れが制限されます。
- 未使用のブラスト ゲートを開いたままにする: これにより、利用可能な吸引力が現在使用されていないブランチ間で不必要に分割されます。
- フィルターのメンテナンスが遅れる: フィルタの負荷は、システムのパフォーマンスが徐々に低下する最も一般的な原因の 1 つです。
- 初期設計時の騒音制御ニーズの見落とし: 多くの場合、設置後にサイレンサーを追加することは、初期のシステム計画時に騒音制御を考慮するよりも困難です。
結論
集塵補助装置 集塵システムがいかに効果的に機能するかに関して中心的な役割を果たしており、多くの場合、メインコレクターユニットに起因すると思われる問題の原因となります。ダクトのサイズを正しく設定し、フィルター媒体を維持し、ブラスト ゲートを適切に構成し、必要に応じてスパーク アレスターとサイレンサーを組み込むことはすべて、システムの耐用年数全体にわたって安定したエアフローとより安全で静かな動作に貢献します。
よくある質問
集塵機の CFM 要件は何ですか?
必要な CFM は、接続された作業点の数、ダクトの直径、継手やフィルターによってもたらされる抵抗によって異なり、各ツールまたはプロセスでは通常、効果的な捕捉のために最小限のエアフローが必要です。
集塵機の一般的な問題とは何ですか?
吸引力がほとんどない騒音の動作、作業点全体での不均一な空気の流れ、フィルターの負荷による徐々に低下するパフォーマンス、ダクト接続の緩みによる振動などが最も頻繁に発生する問題です。
集塵機の効率を高めるにはどうすればよいでしょうか?
ダクトのサイズを正しく設定し、不要な継手を最小限に抑え、未使用のブラスト ゲートを閉じ、フィルター媒体を定期的なスケジュールで保守することはすべて、定格容量に近い空気流を維持するのに役立ちます。
吸引力がほとんどないのに、集塵機の音が大きく聞こえるのはなぜですか?
この組み合わせは通常、メイン ファン自体の故障ではなく、ダクトの詰まり、フィルターの負荷、または開いたブラスト ゲートが多すぎることによる空気の流れの制限を示しています。
集塵システムにはどのような種類がありますか?
サイクロンセパレーター、バッグハウスコレクター、カートリッジコレクターが一般的なタイプで、それぞれが異なる用途に適した異なる粒子分離方法を使用しています。
集塵システムをサポートする付属機器は何ですか?
ダクト工事, blast gates, filter cartridges or bags, spark arrestors, silencers, and dampers each support a specific aspect of airflow management and system safety.
